PAM絮凝效果不好怎么排查？七个常见原因与调整方法

PAM絮凝效果不好时，建议按固定顺序排查：先查选型电荷是否匹配，再查溶解熟化是否充分，然后核对投加浓度与混合强度、复核投加量，之后再查水质水温条件与剪切降解。现场大量案例说明，问题往往不在药剂本身，而在选型、配制与投加的某个环节细节，逐项对照下文即可定位。

最后更新：2026-09-08｜作者：山东聚隆集团技术部

PAM絮凝效果不好，排查顺序怎么排？

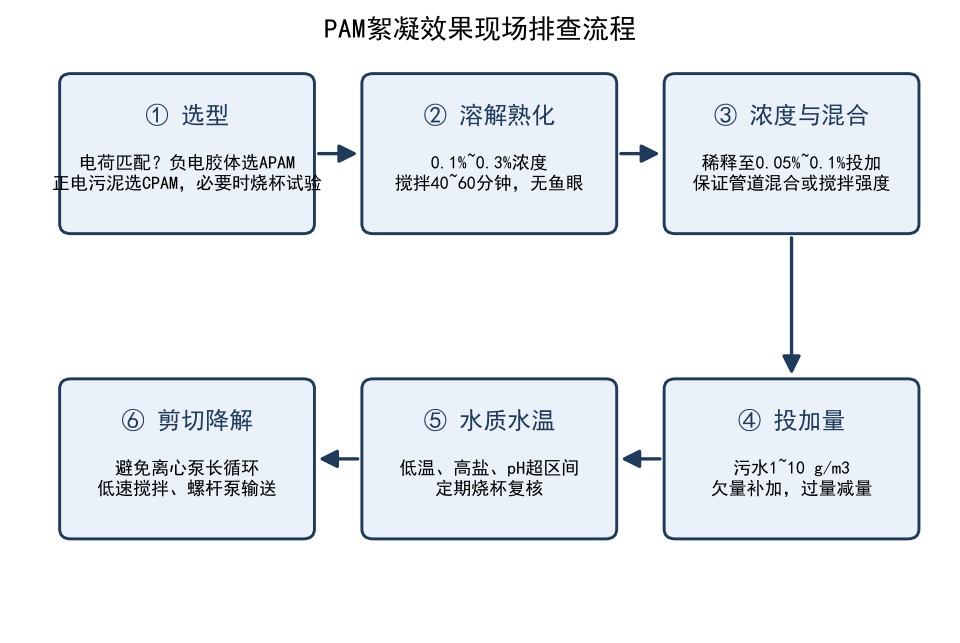

比较可靠的顺序是：一查选型电荷是否匹配，二查溶解熟化是否充分，三查投加浓度与混合强度，四复核投加量，五看水质水温条件，六排查剪切降解。前一步没有排除之前不往后跳，因为选型错了，后面怎么调用量都难以见效。现场可以对照下面的流程图逐项确认，逐项打勾。

七个常见原因分别是什么？

1. 选型电荷不匹配。多数有机废水和洗煤水中的胶体带负电，应选阴离子型APAM；市政污泥脱水等正电污泥体系应选阳离子型CPAM；高盐、强酸强碱体系则要考虑非离子型。典型表现是加药后没有矾花形成，此时应先做小烧杯选型试验，而不是急于调整用量。
2. 溶解熟化不充分。常规配制浓度为0.1%~0.3%，需要机械搅拌40~60分钟以上，粉剂完全溶透、无"鱼眼"结块才算熟化到位。未熟化的药液粘度只有设计值的30%~50%，看似投了药，有效成分远没有发挥出来。
3. 投加浓度过高或混合强度不足。药液太浓分散不开，局部过量后矾花被包裹、重新稳定。应将药液稀释至0.05%~0.1%后投加，并保证管道混合或机械搅拌强度，让药剂与水体充分接触。
4. 投加量不当。欠量时没有矾花；过量则发生电中和反转、胶体再稳，表现为水虽然变清但沉降慢、上清液发浑。污水常规用量为1~10 g/m³（视水质而定），污泥脱水用阳离子PAM约3~8 kg/吨干泥。
5. 水质水温条件不利。水温低于5℃絮凝明显变慢；高盐高硬水会压缩双电层、削弱电中和能力；pH超出适用区间同样影响效果，阴离子型宜中性至碱性，阳离子型宜酸性至中性。
6. 水质波动后未跟进调整。进水负荷或悬浮物浓度变化后，原有的加药量不再适配，效果就会时好时坏。建议定期做烧杯复核，让加药量与进水条件联动。
7. 剪切降解。配制及投加后要避免离心泵长时间循环、高转速桨叶直打。PAM分子链一旦被剪断，粘度不可恢复。应采用低速搅拌、螺杆泵输送，或在投加点后端补充轻柔混合。

七个原因的典型现象与调整措施汇总如下表，现场可打印张贴对照。

现场怎么做烧杯选型与复核试验？

取有代表性的现场水样，分装到几个烧杯中，分别加入不同型号、不同投加量的PAM药液，用相同的搅拌程序（先快速混合，再转慢速搅拌，然后静置沉降）对比效果。重点看三点：矾花形成的快慢与大小、沉降速度、上清液澄清度。选型试验确定电荷类型后，再在同一型号下做投加量梯度试验，找出矾花大、沉降快、上清液清且用药省的区间。水质波动频繁的站点，建议每班或每日用烧杯复核一次加药量，把偏差及时纠回来。

投加量怎么判断欠量还是过量？

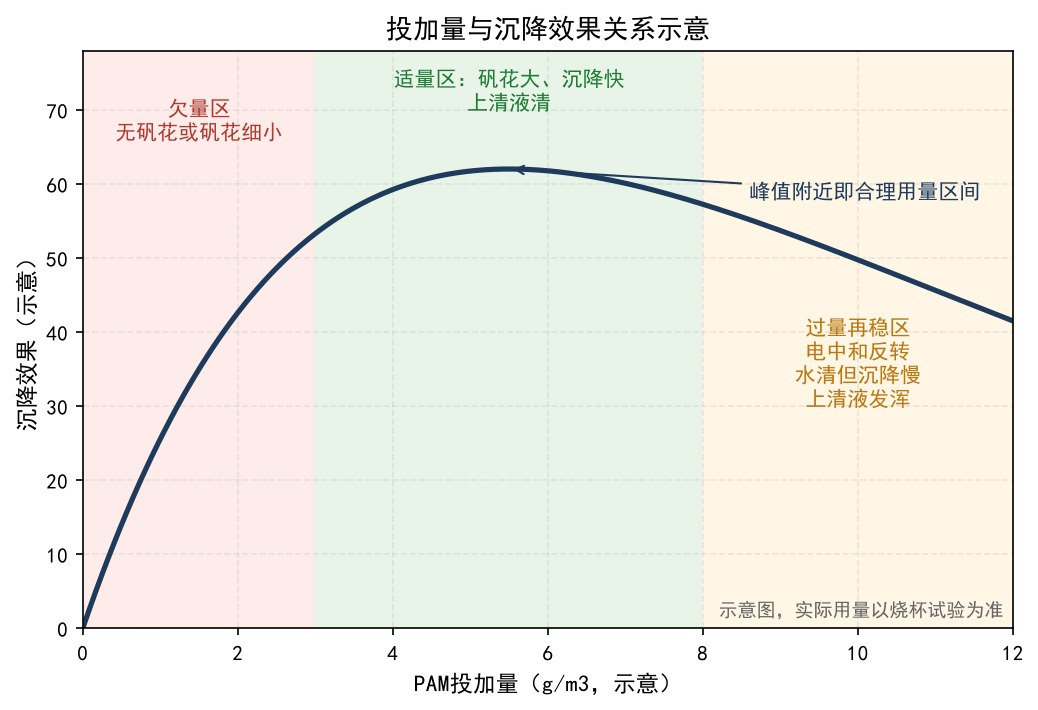

欠量与过量的表现完全不同。欠量时矾花细小松散甚至没有矾花，补加药量后效果立即改善；过量时水色变清但沉降变慢，上清液反而发浑，这是胶体电中和反转、再稳定的结果。遇到"越加药越浑"的情况，应当做减量试验而不是继续加药。投加量与沉降效果的关系见下图，合理用量区间通常在曲线峰值附近，过量再稳区间要主动避开。

怎么避免剪切降解？

PAM是长链高分子，分子链被剪断后粘度不可恢复，絮凝性能随之下降。配制药液时应采用低速桨叶，避免高转速直打；输送药液优先使用螺杆泵或低转速泵，避免在离心泵内长时间循环；投加后如需进一步混合，应在投加点后端设置轻柔的补充混合，而不是依赖泵的反复剪切。如果熟化良好的药液粘度明显偏低，又排除了浓度和熟化问题，就要检查输送与投加环节是否存在过度剪切。

PAM絮凝效果排查常见问题

Q：配好的PAM药液可以存放多久？
A：PAM药液会随存放时间延长而粘度下降，建议现配现用，当日配制的药液当日用完，不宜长时间搁置后再投加。

Q：冬季水温低，絮凝变慢怎么办？
A：水温低于5℃时絮凝速度明显下降。可通过延长混合反应时间、经烧杯验证后适当提高投加量、有条件的利用余热提升水温等方式改善；低温下更要保证溶解熟化充分，否则效果会进一步打折。

Q：阴离子和阳离子PAM可以混合溶解吗？
A：不建议混合溶解。两种电荷类型的药剂相遇可能相互影响、生成絮团沉淀，导致双方效果都下降。应分别溶解、分开储存，按工艺需要确定使用哪一种。

Q：加药后水变清但泥沉降很慢，是什么原因？
A：这是典型的投加过量导致胶体再稳的现象。应逐步减量做烧杯对比，找到矾花与沉降速度兼顾的用量区间，而不是继续加大投加量。

相关阅读：阴离子、阳离子、非离子PAM怎么选？｜PAM配制：熟化时间、搅拌速率与防止结块｜PAM处理洗煤废水怎么选型？｜阳离子PAM在市政污泥脱水中的应用
